SHD-组合型

谐波减速机主要由波发生器、柔性齿轮、柔性轴承、刚性齿轮四个基本构件组成，谐波传动减速器，是一种靠波发生器装配上柔性轴承使柔性齿轮产生可控弹性变形，并与刚性齿轮相啮合来传递运动和动力的齿轮传动。应用学科：机械工程（一级学科）；传动（二级学科）；齿轮传动（三级学科）谐波齿轮传动减速器是利用行星齿轮传动原理发展起来的一种新型减速器。

产品介绍
产品系列
规格参数
样册下载
知识文档

温馨提示：建议压缩文件下载，PDF打开较慢！

SHD-组合型（P65-P73） ZIP下载

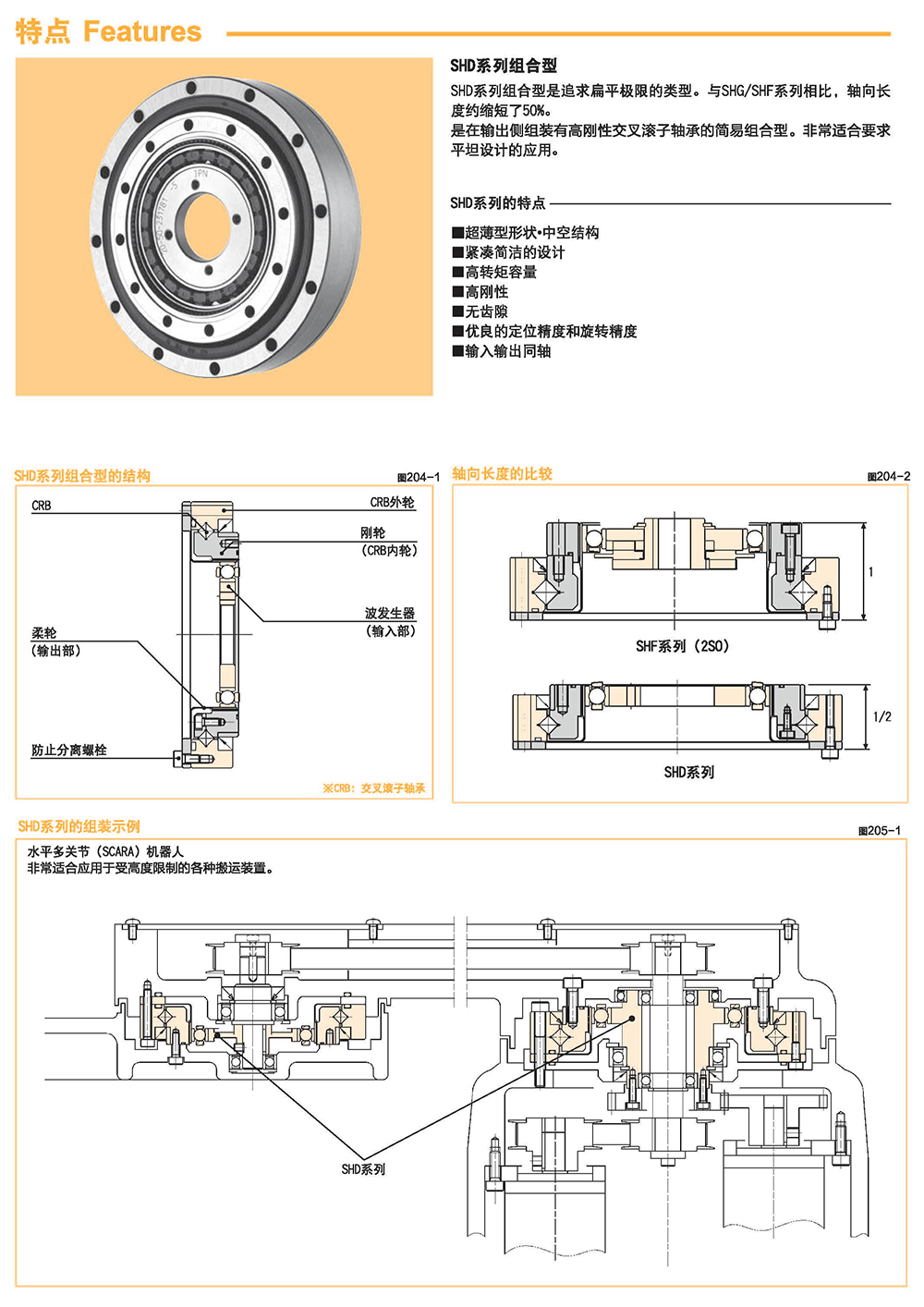

产品特点 SHD系列组合型 SHD系列组合型是追求扁平极限的类型。与SHG/SHF系列相比，轴向长度约缩短了50%。是在输出侧组装有高刚性交叉滚子轴承的简易组合型。非常适合要求平坦设计的应用。 SHD系列的特点 1.超薄型形状·中空结构 2.紧凑简洁的设计 3.高转矩容量 4.高刚性 5.无齿隙 6.优良的定位精度和旋转精度 7.输入输出同轴
