当前位置：首页 > 减速机产品 > 90度伺服减速器-专配伺服步进电机 > PT-A标准轴输入转向器

样本下载

PDF图纸下载

2D图纸下载

3D图纸下载

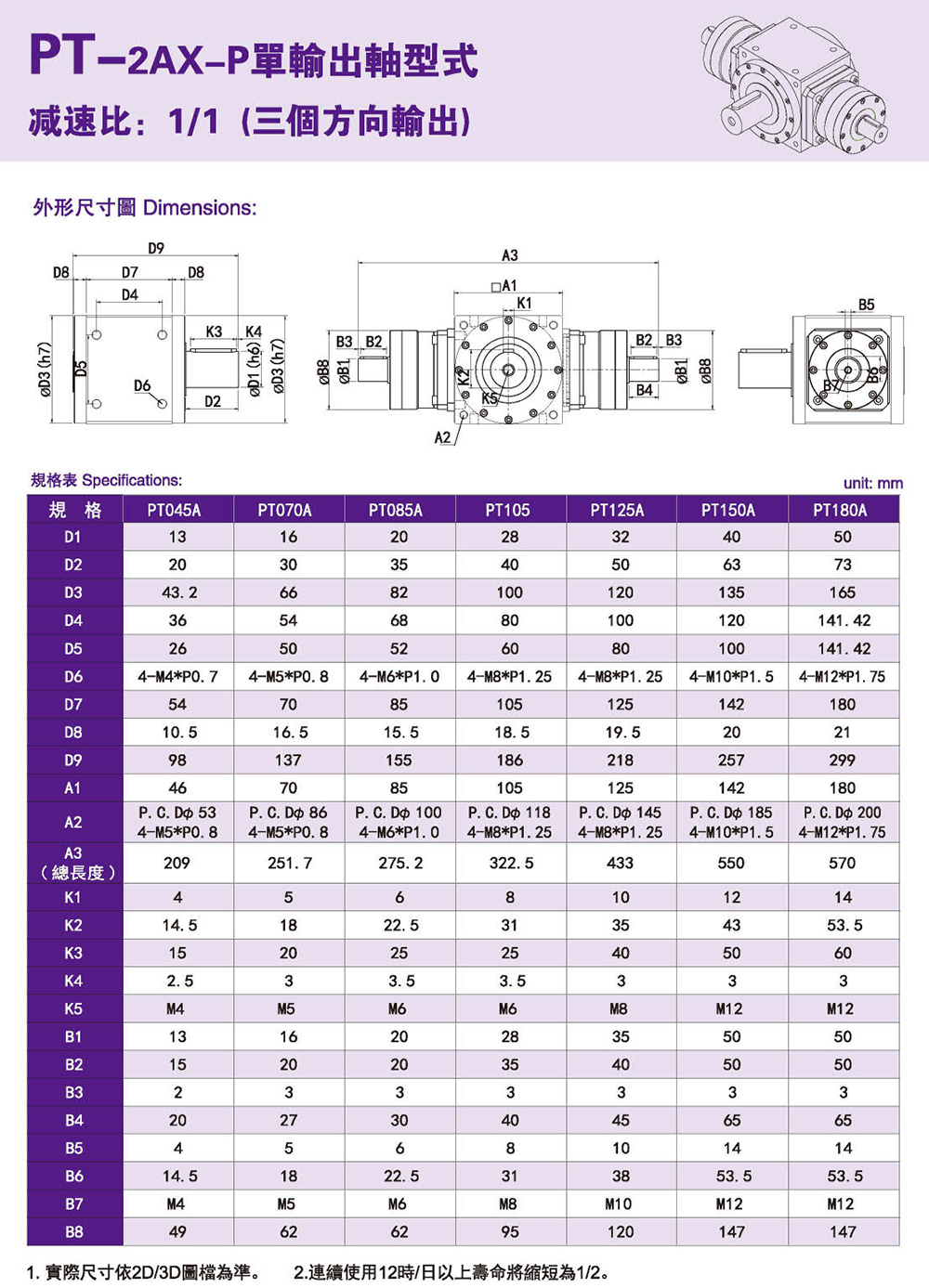

PT-2AX-P单输出轴型式

高强度：90度型式，高精度螺旋伞齿轮，采用镍铬合金钢SCM415 HRC60度。
高效率：高效率行星机构和精密螺旋伞机构之组合。
高刚性：本齿轮箱有优良的刚性结构，采用双锥形轴承支撑，对于输出端负载变化大的场合特别适合。
多样化：输出轴种类多样化，有单出力轴型、双出力轴型、中空轴型、中空法兰型、中空轴锥形紧迫性、螺杆直线型、螺牙直线型。
减速比：单段1:3~1:10双段：1:12~12:100
体积小、省空间：框号55MM~220MM
输出扭矩；15NM~1600NM，螺旋伞齿轮模数M1.0~M6.0
安装容易：5个面方向皆可安装。
适用容量：50W~15KW
  • 产品介绍
  • 产品系列
  • 规格参数
  • 样册下载
  • 知识文档

温馨提示：建议压缩文件下载，PDF打开较慢！

多种输出轴型式、减速比：1:1~1:100
适用之伺服马达容量：0.1kw~ 15kw

中空轴+锥形迫紧环：使用于大负荷场合
适用：滚轮机构，输送搬运机构，凸轮机构冶金面板翻转机构，齿条齿轮机构等产业之机构。

中空轴旋转法兰：适用于大负荷场合。
适用：旋转机构，CNC车床机械手臂之翻转结构。

中空轴（夹紧式），单中空轴与双中空轴。
适用：输送搬运机构。

中空轴夹紧式加键槽：适用大负荷场合。
适用：滚轮机构，输送搬运机构，凸轮机构液晶面板翻转机构，齿条齿轮机构

中空轴有键槽：新型追加止付牙孔。
一般输送机构。
