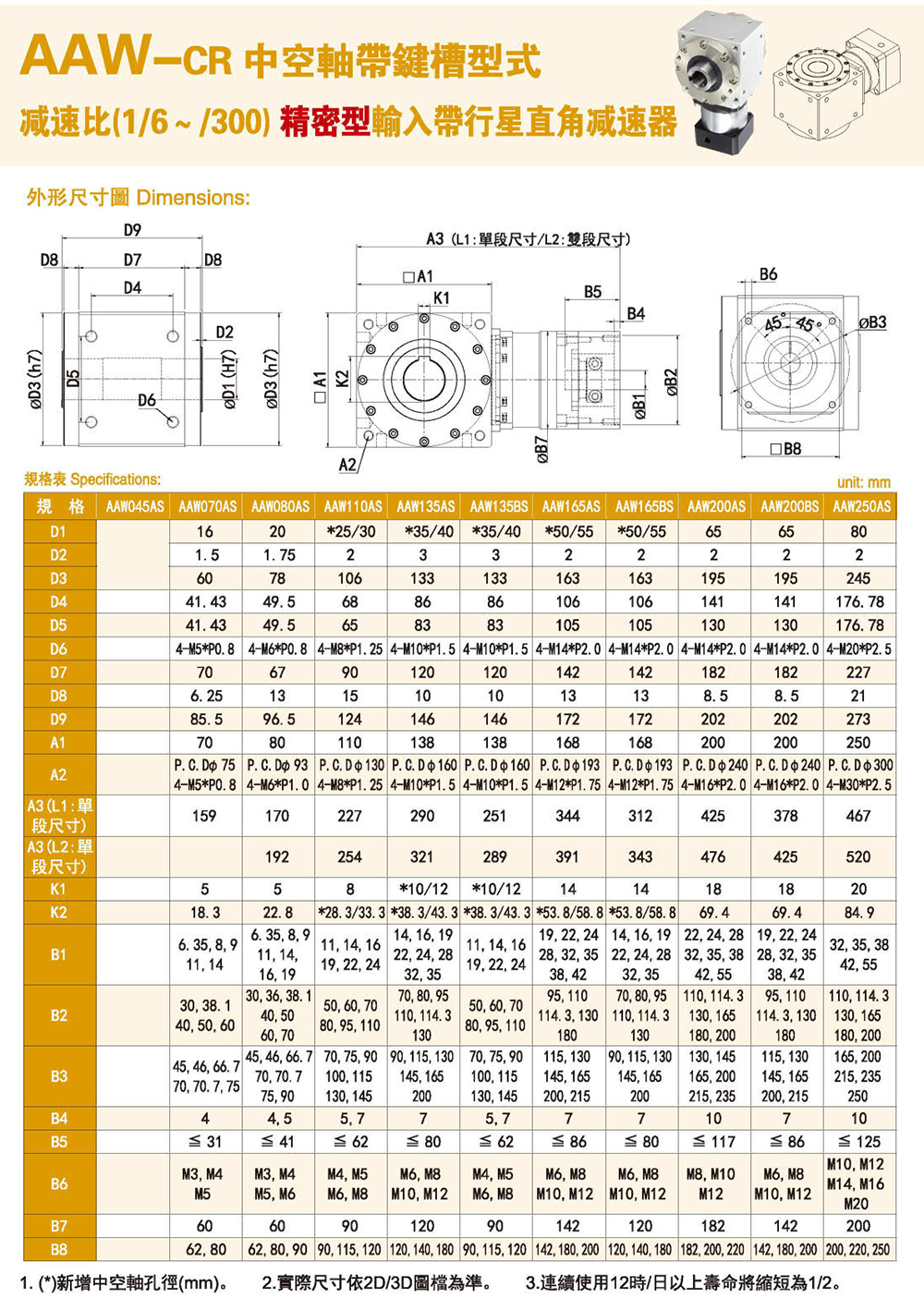

AAW-CR中空轴带键槽型式 精密输入带行星直角减速器

高强度：90度型式，高精度螺旋伞齿轮，采用镍铬合金钢SCM415 HRC60度。
高效率：高效率行星机构和精密螺旋伞机构之组合。
高刚性：本齿轮箱有优良的刚性结构，采用双锥形轴承支撑，对于输出端负载变化大的场合特别适合。
多样化：输出轴种类多样化，有单出力轴型、双出力轴型、中空轴型、中空法兰型、中空轴锥形紧迫性、螺杆直线型、螺牙直线型。
减速比：单段1:3~1:10双段：1:12~12:100
体积小、省空间：框号55MM~220MM
输出扭矩；15NM~1600NM，螺旋伞齿轮模数M1.0~M6.0
安装容易：5个面方向皆可安装。
适用容量：50W~15KW

  • 产品介绍
  • 产品系列
  • 规格参数
  • 样册下载
  • 知识文档

温馨提示：建议压缩文件下载，PDF打开较慢！

  • AAW-CR中空轴带键槽型式 精密输入带行星直角减速器（P23-33） ZIP下载 PDF下载

大型中空轴旋转法兰:适用于大负荷场合。
TFT-LCD面板翻转，旋转机构，机械手臂底座旋转，摆臂旋转，分度旋转等机构。

中空轴迫紧环:适用于大负荷场合。
滚轮机构，凸轮机构，输送搬运等机构。

出口轴型:适用于大负荷场合。
联轴机构，皮带输送等机构。

螺焊减速机:适用于直线运动场合。
垂直，水平之直线运动等机构。

中空旋转平台:适用于大负荷场合。
TFT-LCD面板翻转，分度盘等机构。
